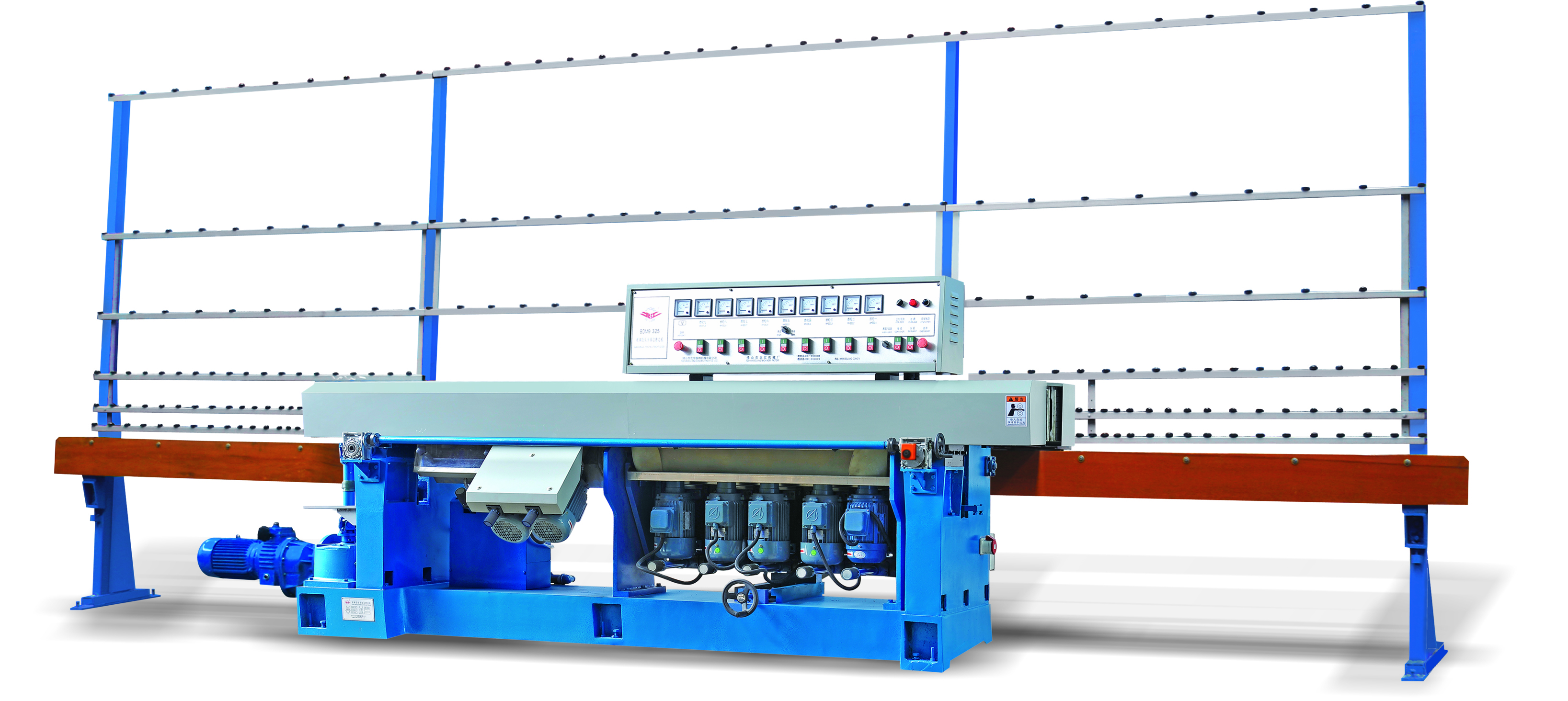

BDM9.325 玻璃多级边磨边机

产品简介

北江 BDM9.325 玻璃变角磨边机配备 9 组磨头。整机采用 HT250 铸铁机身，刚性强、减震性能优异，长期加工可稳定保持加工精度。设备搭载高品质国产电机与优质品牌配件，运行稳定，使用寿命长久。

设备标配手动控制系统，采用 5 电机整体变角结构，支持 0°~45° 多级角度加工。

可选升级：PLC 触摸屏控制系统，可实现参数数字化设定、角度记忆、运行状态监控，操作更简便，加工一致性更高。

设备一次进给即可完成斜边粗磨、精磨、抛光以及上下棱角加工，广泛应用于建筑玻璃、家具玻璃、淋浴房玻璃、装饰艺术玻璃的斜边加工。

核心优势

✅ HT250 铸铁底座

高强度铸铁结构，有效吸收磨削震动，保障设备在长时间连续作业下的加工精度稳定统一。

✅ 科学布局 9 磨头配置

2 组金刚石磨轮负责斜边粗磨，搭配树脂磨轮、2 组抛光轮完成斜边精加工；同时配备独立磨头用于前后棱角打磨抛光。玻璃单次送料即可成型完美斜边与棱角。

✅ 整体式变角系统

5 电机同步整机角度调节设计，调节便捷，加工角度均匀一致。

可选配 PLC 触摸屏控制系统：数字化操作，可储存多套加工配方，参数直观显示，减少人工操作误差。

✅ 宽泛加工适配范围

适配厚度 3mm–25mm 玻璃，大小尺寸板材均可加工。

✅ 加工速度可调

输送速度 0.5–5 米 / 分钟，可灵活适配大批量量产与高精度精加工需求。

✅ 标准化磨轮布局

标配 Φ150mm 磨轮用于斜边加工、Φ130mm 磨轮用于棱角加工，完整覆盖粗磨、精磨、抛光全部工序。

技术参数

机型：BDM9.325 玻璃变角磨边机

磨头数量：9 组磨头

控制方式：

标配：手动控制，5 电机整机变角

可选配置：PLC 触摸屏控制系统

电压 / 频率：380V/220V/415V，50Hz/60Hz（支持各国电压定制）

加工速度：0.5–5 m/min

最小加工玻璃：80×80 mm（角度≥45°，厚度≤25 mm）

最大加工玻璃：3000×3000 mm

适用玻璃厚度：3–25 mm

斜边调节角度：0°–45° 可调

最大磨削余量：2.5 mm

总功率：22.8 kw

工作台高度：850 mm

整机重量：3000 kg

整机外形尺寸：6600×1100×2600 mm

包装说明

整机采用塑料膜防护简易包装；如需木箱包装，可另行选购。

适用范围

适用于钢化玻璃、家具台面玻璃、淋浴房玻璃、装饰玻璃、镜玻等产品斜边与棱角连续磨抛加工，是玻璃深加工工厂主流斜边加工设备。
